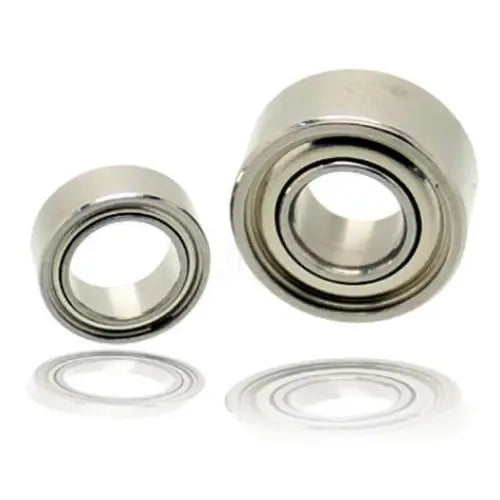

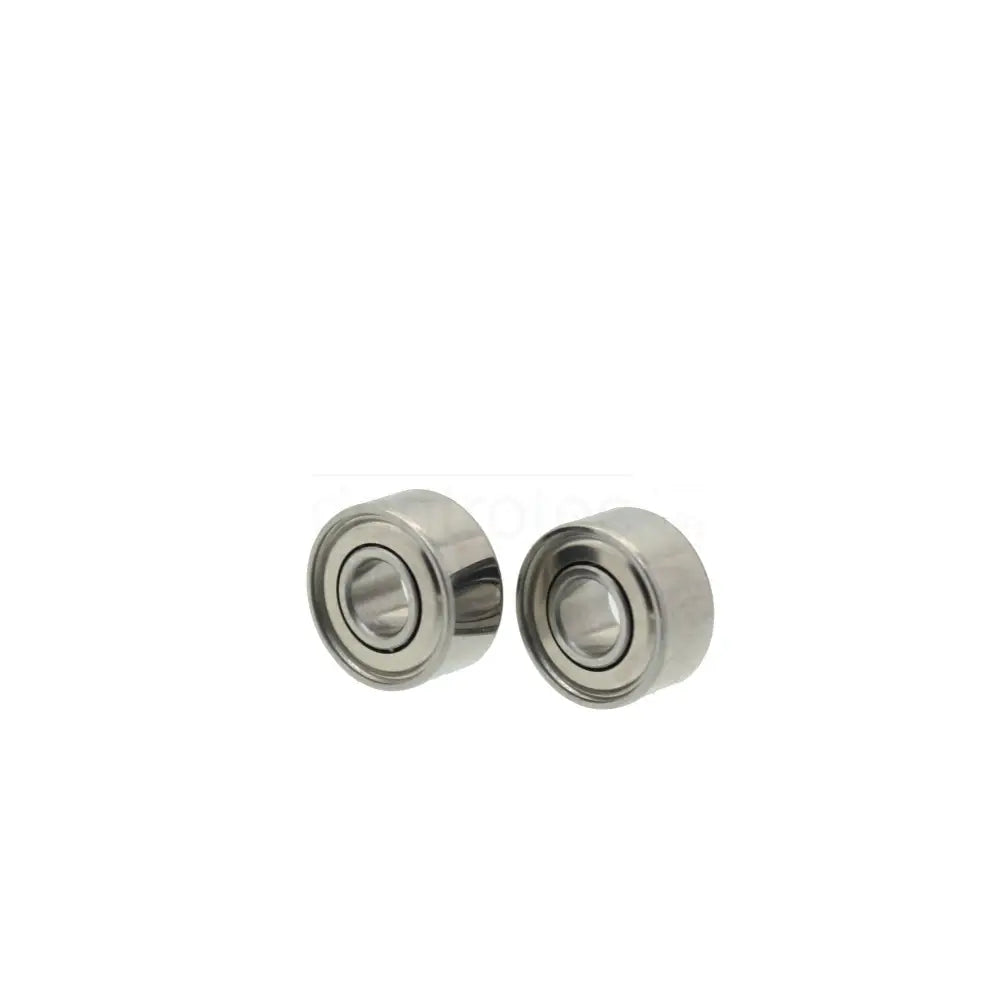

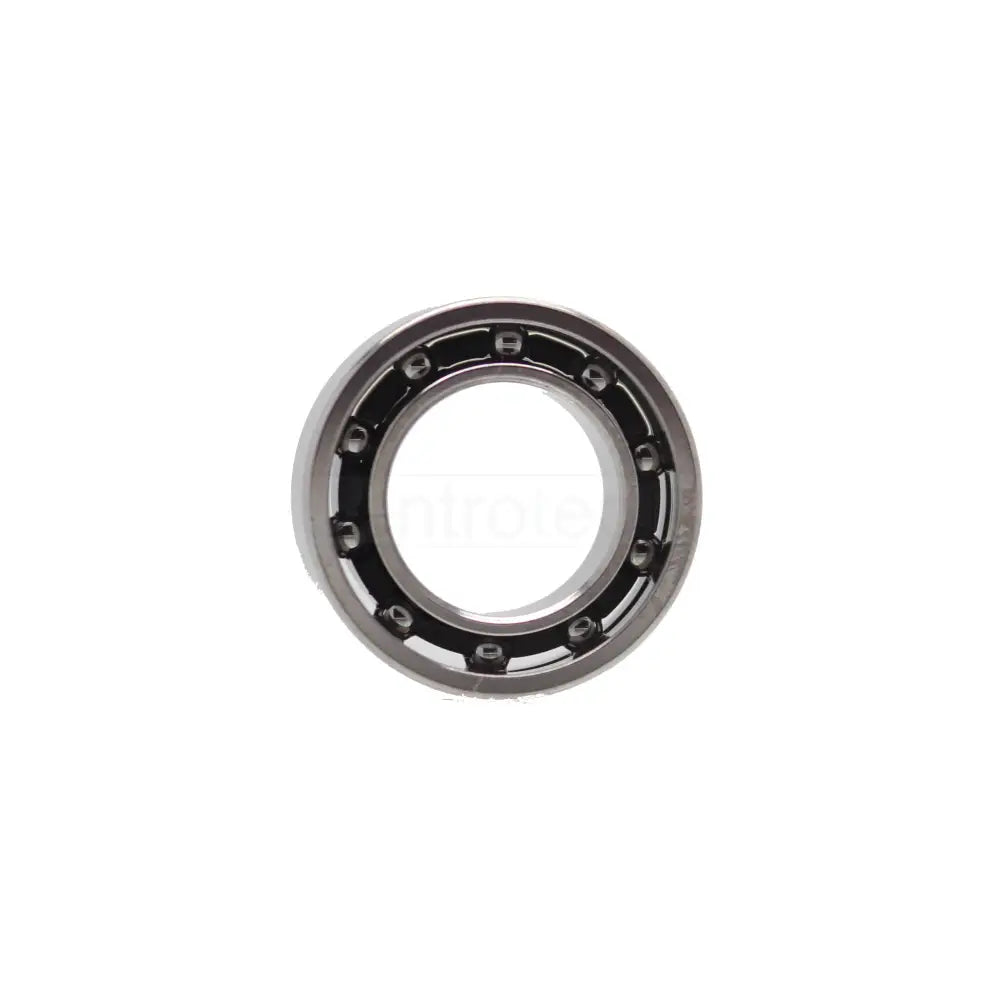

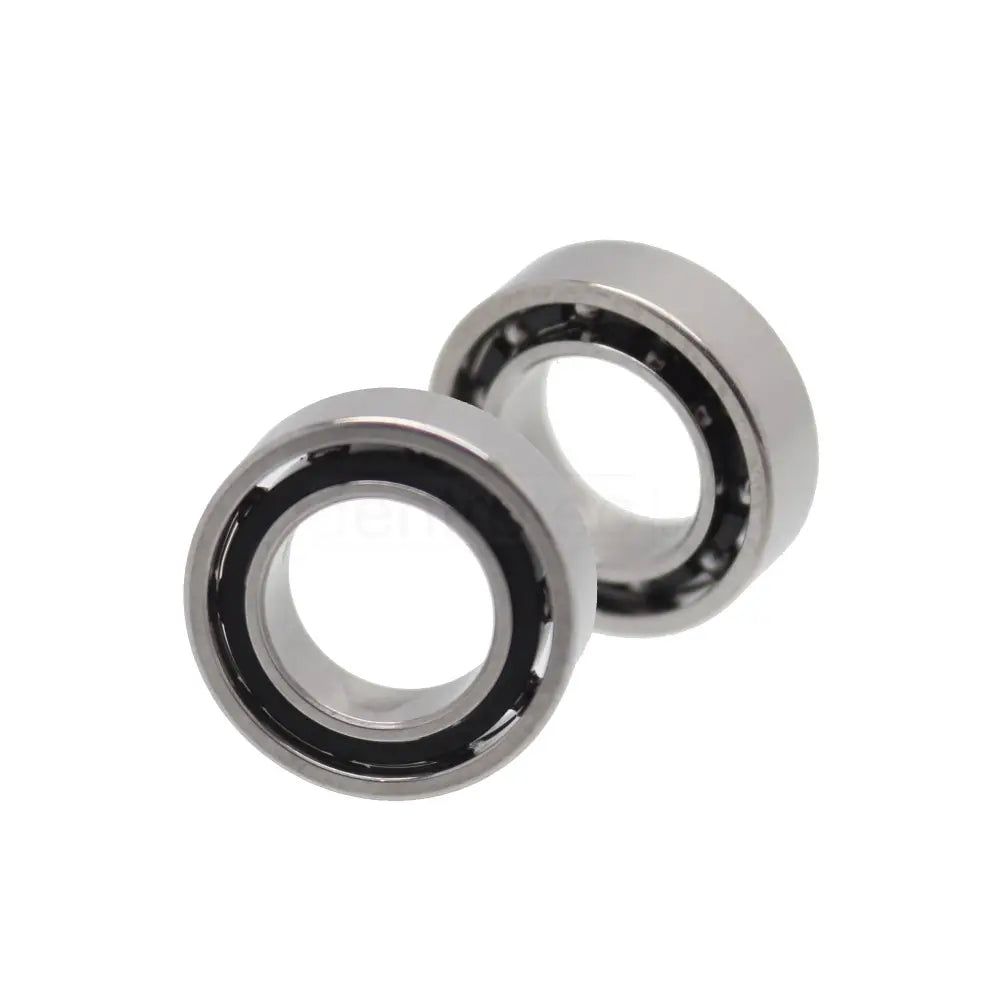

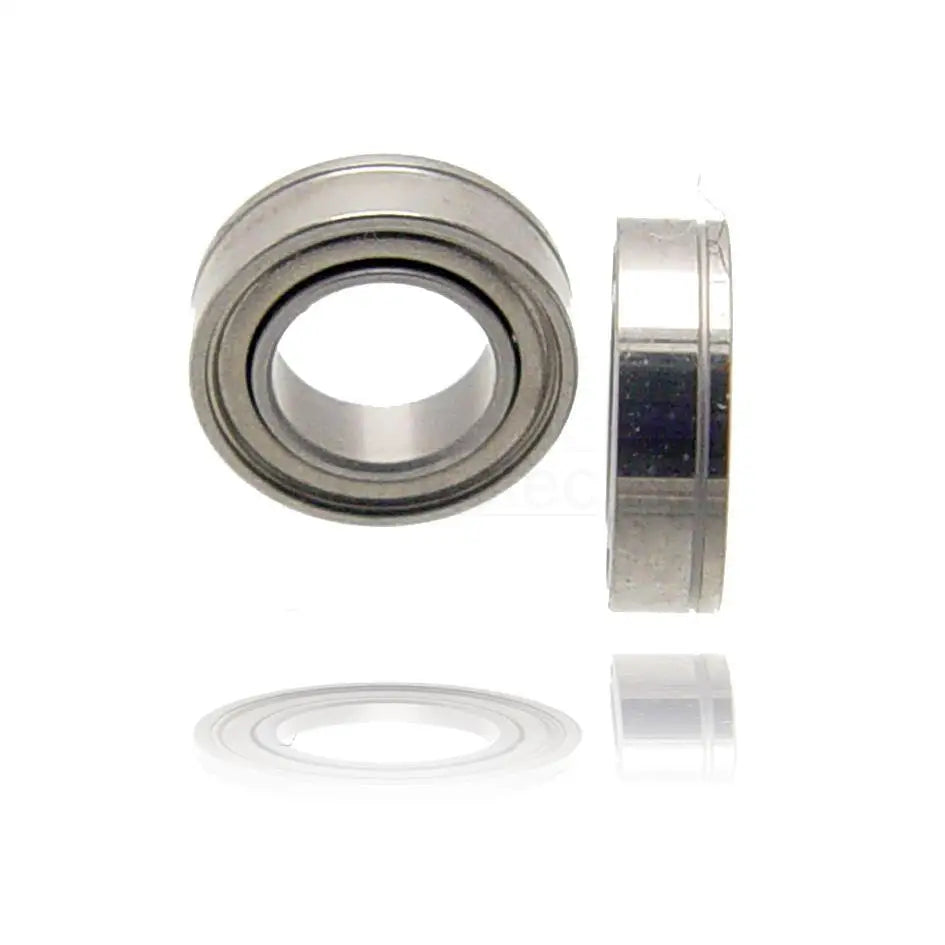

Kugellager für Winkelstücke

Ein Dentallager muss extremsten Bedingungen standhalten und ist zugleich eine der entscheidendsten Komponenten für die Leistungsfähigkeit eines Dentalinstruments.

Drehzahlen von bis zu 500.000 U/min, Vibrationen, Angriffe durch Hitze ( Sterilisation ) oder unterschiedlichen Reinigungssubstanzen, sowie eindringende Verschmutzungen sind eine große Herausforderungen für solche Spezialkugellager.

Um diesen hohen Anforderungen gerecht zu werden, verwenden wir unter anderem sehr gerne Qualitätslager von myonic®, die durch Qualität und Haltbarkeit überzeugen.

Wenn der Bohrer „schlägt“ oder das Winkelstück raspelnde Geräusche macht, ist ein präzises Arbeiten nicht mehr möglich. Oftmals ist dies ein Hinweis auf abgenutzten Kugellagern die zu viel Spiel haben und dadurch den Kopftrieb nicht mehr korrekt zentrieren. Auch die Zwischentrieb laufen manchmal sehr rau.

Nach Erneuerung der Lager wird das Spiel wieder auf ein Minimum reduziert, das Winkelstück läuft wieder ruhig und leise.

Was ist der Unterschied zwischen Schrägkugellager und Rillenkugellager ?

• Schrägkugellager ermöglichen höhere Geschwindigkeiten bei reduzierter Reibung. Diese Kugellager haben in Richtung der Lagerachse gegeneinander versetzt angeordnete Laufbahnen im Innen- und Außenring. Sie eignen sich besonders für Lagerungen, bei denen kombinierte Belastungen, wie zum Beispiel gleichzeitig wirkende Radialbelastung und Axialbelastung, aufgenommen werden müssen.

• Rillenkugellagersind die am häufigsten verwendeten Kugellager. Sie sind besonders vielseitig einsetzbar. Sie arbeiten reibungsarm, sind für einen geräuscharmen Lauf und einen geringen Schwingungspegel bekannt. Dadurch sind diese Kugellager auch für hohe Drehzahlen geeignet. In erster Linie sollen Rillenkugellager radiale Kräfte aufnehmen.

Was sind Kugelkäfige und welche Aufgabe haben diese ?

Der Kugelkäfig hat die Aufgabe, im Kugellager die Kugeln rund um den Teilkreis des Lagers voneinander getrennt zu halten.
Um für jedes beliebige Kugellager die optimale Lösung zu finden, gibt es bei Qualitätslagern viele verschiedene Ausführungen von Kugelkäfigen, die sich sowohl in ihrer Konstruktion als auch im Werkstoff unterscheiden.

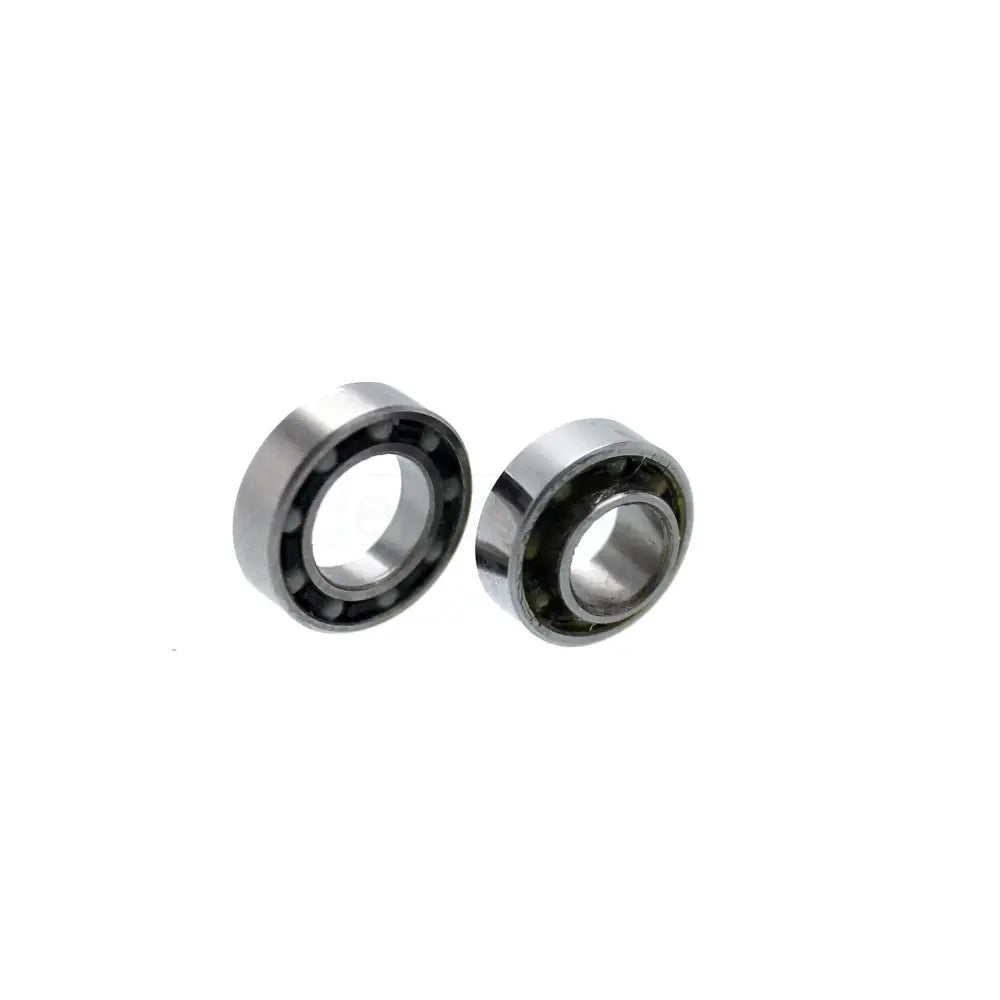

Wie unterscheiden sich Keramikkugellager und Stahlkugellager ?

Für Keramiken wirken wässrige Medien wie Schmierstoffe. Die Reibwerte lassen sich meist auf einem niedrigen Niveau stabilisieren. Der Verschleiß ist geringer, sodass im Allgemeinen die Haltbarkeit verlängert wird. Sie werden gerne im Dentalbereich eingesetzt, da sie nicht rosten und auch leicht sind.

Hinsichtlich der Lastaufnahme und der erreichbaren Drehzahl, besitzen Keramikkugellager Nachteile gegenüber Stahllager.

Metalle besitzen eine gute Kombination aus Härte und Elastizität. Keramiken sind zwar sehr hart, haben aber eine geringere Elastizität. Zudem ist die Wärmeableitung von Keramik schlechter, als die von Metall. Deshalb sind Keramikkugellager auch bezüglich der maximal Drehgeschwindigkeit eingeschränkt.

Wodurch gehen Dentalkugellager kaputt ?

Kugellager sind Verschleißteile und nutzen mit der Zeit ab.

Die starke thermo-mechanische Belastung lässt Kugellager auch schneller verschleißen, ist aber nicht zu vermeiden. Die Haltbarkeit ist stark abhängig von der Qualität und der Pflege/Reinigung. Wird nicht ausreichend geölt und somit gespült, kann es passieren, dass Lager durch die sich aufbauende Verkrustung brechen.

Häufig führen auch Fallschäden zu einem Bruch des Lagers.

Wann lohnt es sich nur die Lager und nicht den kompletten Kopf- oder Zwischentrieb zu wechseln ?

Solange die Spannzange noch hohe Haltewerte hat oder die Spannzange erneuert wird, ist es sinnvoll den Kopftrieb neu zu lagern.

Bei Zwischentrieben laufen oftmals die Kugellager sehr rau. Diese kann man häufig neu lagern, es sollte aber auch immer die Zahnräder kontrolliert werden und eventuell mit erneuert werden.

Zum Abziehen der alten Lager gibt es einen Lagerabzieher und eine Lagerpresse zum Aufbringen der neuen Lager.
